液體・半固體用內部溫度感應器　BS系列

BS系列產品的感溫點焊接在鋼針內部、適合測量液體・半固體等內部溫度。鋼針的外徑/長度・鋼針鍍膜等可自由選擇，可以根據客戶的用途進行選配。

圖片
タブ圖片
タブ圖片
型號快速查詢
規格

1 鋼針的外徑與外觀形狀

BS-123-4-5-6
圖片

套管型/()里面為鍍膜產品規格
探針外徑φ0.9mm　使用溫度範圍-200～300℃
(探針外徑φ1.3mm　使用溫度範圍-200～200℃)

9　　選　擇

圖片

套管型/()里面為鍍膜產品規格
探針外徑φ1.5mm　使用溫度範圍-200～300℃
(探針外徑φ1.9mm　使用溫度範圍-200～200℃)

1　　選　擇

圖片

握柄型/()里面為鍍膜產品規格
探針外徑φ2.1mm　使用溫度範圍-200～500℃
(探針外徑φ2.5mm　使用溫度範圍-200～200℃)

2　　選　擇

圖片

握柄型/()里面為鍍膜產品規格
探針外徑φ3.0mm　使用溫度範圍-200～500℃
(探針外徑φ3.4mm　使用溫度範圍-200～200℃)

3　　選　擇

圖片

握柄型
探針外徑φ5mm

5　　選　擇

2 探針鍍膜

BS-123-4-5-6
圖片

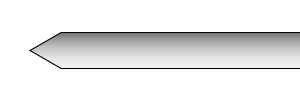

無鍍膜　通用型

1　　選　擇

圖片

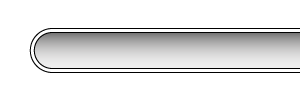

有鍍膜（氟樹脂膜）　耐腐蝕型
(BS-5*無法鍍膜)

2　　選　擇

3 熱電偶的種類*此頁面無法選擇。

*請選擇與溫度計主機同種熱電偶種類
熱電偶種類與溫度計主機不一致將無法測量正確的溫度。請務必選擇與溫度計主機同種熱電偶種類
。

BS-123-4-5-6

E

E型

K

K型

4 探針的長度*此頁面無法選擇。

BS-123-4-5-6
圖片

BS-9*003(30mm)　005(50mm)　010(100mm)
BS-1*003(30mm)　005(50mm)　010(100mm)　015(150mm)
BS-2*005(50mm)　010(100mm)　015(150mm)　020(200mm)
BS-3*010(100mm)　015(150mm)　020(200mm)　030(300mm)　050(500mm)
BS-5*050(500mm)　100(1000mm)

*廠家校正0℃以下或者100℃以上時、需要探針長度大于100mm以上、超過500℃時、需要探針長度大于400mm以上、請注意。

5 導線的種類與長度*此頁面無法選擇。

BS-123-4-5-6

TS1

BS-1*,BS-9*
標準導線：TS導線 1ｍ
導線外徑：φ2.3mm
外膜材質：硅膠
耐熱溫度：240℃

TC1

BS-2*,BS-3*,BS-51
標準導線：TC導線 1ｍ
導線外徑：φ4mm
外膜材質：硅膠
耐熱溫度：240℃

6 插頭形狀*此頁面無法選擇。

BS-123-4-5-6
圖片

ASP

標準插頭(使用熱電偶同種金屬)
對應主機：HR-1*0*,AP-400 等

圖片

ANP

mini插頭(使用熱電偶同種金屬)
對應主機：AM-9***,HR-1*5*,AP-450,AR-1***,R-460*,HPD-3*** 等

圖片

W

裸線

圖片

WT3,WT4,WT5

M3,M4,M5用Y端子(一般電極材料料)

圖片

WC3,WC4,WC5

M3,M4,M5用圓孔端子(一般電極材料料)

圖片

ANJY3,ANJY4

M3,M4用Y端子(使用熱電偶同種金屬)

圖片

ANJC3,ANJC4

M3,M4用圓孔端子(使用熱電偶同種金屬)

圖片

WA

香蕉端子(一般電極材料料)
