高性能靜止表面用溫度感應器(接觸輔助型)　SX系列

SX系列產品的頭部可擺動±4°，帶接觸輔助功能。更易與被測物表面密切接觸，更簡單的實現高次元的表面溫度測量。響應速度極快・耐久性最高的高等級產品。頭部大小有φ15ｍｍ和φ10ｍｍ的2種，可選擇耐高溫型800℃的不銹鋼頭部或者低溫型300℃的液晶聚合物頭部。頭部大小・頭部材質・鋼管長度・握柄有無等可自由選擇，可以根據客戶的用途進行選配。

型號快速查詢

產品一覽

1 頭部大小

2 頭部材質

SX-1234-5-6-7-8

φ15mm(平面)
標準型

使用溫度範圍：-50～300℃
頭部材質：液晶聚合物

16　　選　擇

φ15mm(平面)
標準型

使用溫度範圍：-50～800℃
頭部材質：SUS303

17　　選　擇

φ10mm
適合于測量熱容量較小的被測物
接觸面積為頭部φ15mm的1/2
使用溫度範圍：-50～300℃
頭部材質：液晶聚合物

36　　選　擇

φ10mm
適合于測量熱容量較小的被測物
接觸面積為頭部φ15mm的1/2
使用溫度範圍：-50～800℃
頭部材質：SUS303

37　　選　擇

3 鋼管形狀

SX-1234-5-6-7-8

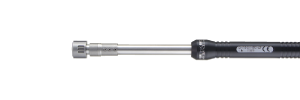

直管

1　　選　擇

45°
感溫片縱向與鋼管縱向平行

2　　選　擇

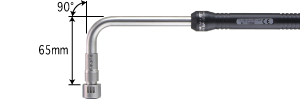

90°
感溫片縱向與鋼管縱向平行

3　　選　擇

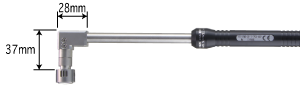

直角
感溫片縱向與鋼管縱向平行

4　　選　擇

4 熱電偶的種類 *此頁面無法選擇。

*請選擇與溫度計主機同種熱電偶種類
熱電偶種類與溫度計主機不一致將無法測量正確的溫度。請務必選擇與溫度計主機同種熱電偶種類。

SX-1234-5-6-7-8

E

E型

K

K型

5 鋼管長度 *此頁面無法選擇。

SX-1234-5-6-7-8

00 30mm　 01 100mm
02 200mm 03 300mm
04 400mm 05 500mm
06 600mm 07 700mm
08 800mm 09 900mm
10 1000mm 11 1100mm
12 1200mm 13 1300mm
14 1400mm 15 1500mm
16 1600mm 17 1700mm
18 1800mm 19 1900mm
20 2000mm

* 鋼管長度500mm(型號：05)以下鋼管外徑為φ10mm、鋼管長度600mm(型號：06)以上鋼管外徑為300mm/φ10mm（頭部側）+φ20mm(握柄側）。

6 握柄的有無

SX-1234-5-6-7-8

1

只能選有握柄

7 導線的種類和長度 *此頁面無法選擇。

SX-1234-5-6-7-8

TPC1

有握柄
標準導線：TPC導線 1ｍ
導線外徑：φ3.8mm
外膜材質：聚氨酯
耐熱溫度：110℃
備注：卷線/伸縮幅度幅0.3～1.5m/長度只能指定1m

8 插頭形狀 *此頁面無法選擇。

SX-1234-5-6-7-8

ASP

標準插頭(使用熱電偶同種金屬)
對應主機：HR-1*0*,AP-400 等

ANP

mini插頭(使用熱電偶同種金屬)
對應主機：AM-9***,HR-1*5*,AP-450,AR-1***,R-460*,HPD-3*** 等

W

裸線

WT3,WT4,WT5

M3,M4,M5用Y端子(一般電極材料料)

WC3,WC4,WC5

M3,M4,M5用圓孔端子(一般電極材料料)

ANJY3,ANJY4

M3,M4用Y端子(使用熱電偶同種金屬)

ANJC3,ANJC4

M3,M4用圓孔端子(使用熱電偶同種金屬)

WA

香蕉端子(一般電極材料料)
