貼片式多用途溫度感應器　ST系列

ST系列產品為極薄・柔軟性高的貼片式多用途溫度感應器。貼片前端形狀/貼片寬窄・外膜材質・貼片長度等可自由選擇，可以根據客戶的用途進行選配。

圖片
タブ圖片
タブ圖片
型號快速查詢
規格

1 貼片寬窄和形狀

2 外膜材質和使用溫度範圍

ST-123-4-5-6
圖片

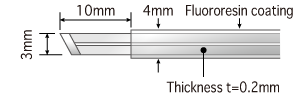

貼片寬：標準　前端形狀：斜切
感溫點露出　后端氟樹脂膜
使用溫度範圍：-50～210℃*

11　　選　擇

圖片

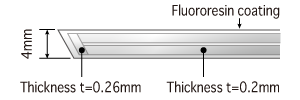

貼片寬：標準　前端形狀：斜切
全包氟樹脂膜
使用溫度範圍：-50～210℃*

12　　選　擇

圖片

貼片寬：標準　前端形狀：斜切
感溫點露出　后端聚酰亞胺膜
使用溫度範圍：-50～400℃*
*貼片全長超150mm最高測溫MAX.350℃

13　　選　擇

圖片

貼片寬：標準　前端形狀：斜切
全包聚酰亞胺膜
使用溫度範圍：-50～400℃*
*貼片全長超150mm最高測溫MAX.350℃

14　　選　擇

圖片

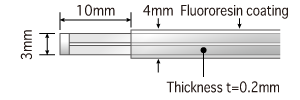

貼片寬：標準　前端形狀：平切
感溫點露出　后端氟樹脂膜
使用溫度範圍：-50～210℃*

21　　選　擇

圖片

貼片寬：標準　前端形狀：平切
全包氟樹脂膜
使用溫度範圍：-50～210℃*

22　　選　擇

圖片

貼片寬：標準　前端形狀：平切
感溫點露出　后端聚酰亞胺膜
使用溫度範圍：-50～400℃*
*貼片全長超150mm最高測溫MAX.350℃

23　　選　擇

圖片

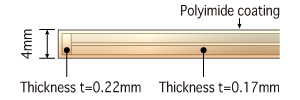

貼片寬：標準　前端形狀：平切
全包聚酰亞胺膜
使用溫度範圍：-50～400℃*
*貼片全長超150mm最高測溫MAX.350℃

24　　選　擇

圖片

貼片寬：窄型　前端形狀：斜切
感溫點露出　后端氟樹脂膜
使用溫度範圍：-50～210℃*

31　　選　擇

圖片

貼片寬：窄型　前端形狀：斜切
全包氟樹脂膜
使用溫度範圍：-50～210℃*

32　　選　擇

圖片

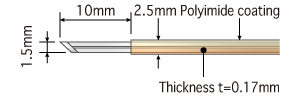

貼片寬：窄型　前端形狀：斜切
感溫點露出　后端聚酰亞胺膜
使用溫度範圍：-50～400℃*
*貼片全長超150mm最高測溫MAX.350℃

33　　選　擇

圖片

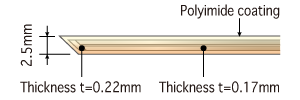

貼片寬：窄型　前端形狀：斜切
全包聚酰亞胺膜
使用溫度範圍：-50～400℃*
*貼片全長超150mm最高測溫MAX.350℃

34　　選　擇

圖片

貼片寬：窄型　前端形狀：平切
感溫點露出　后端氟樹脂膜
使用溫度範圍：-50～210℃*

41　　選　擇

圖片

貼片寬：窄型　前端形狀：平切
全包氟樹脂膜
使用溫度範圍：-50～210℃*

42　　選　擇

圖片

貼片寬：窄型　前端形狀：平切
感溫點露出　后端聚酰亞胺膜
使用溫度範圍：-50～400℃*
*貼片全長超150mm最高測溫MAX.350℃

43　　選　擇

圖片

貼片寬：窄型　前端形狀：平切
全包聚酰亞胺膜
使用溫度範圍：-50～400℃*
*貼片全長超150mm最高測溫MAX.350℃

44　　選　擇

圖片

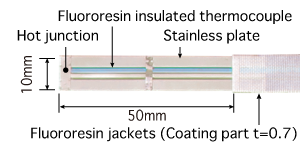

貼片寬：約10mm　前端形狀：平切
氟樹脂玻璃纖維外膜
使用溫度範圍：-50～210℃*
測量熨斗，熱壓加工機器等

25　　選　擇

*關於ST系列的使用範圍

　ST系列設計為可用膠帶粘貼于被測物、或者夾在被測物上測量的感應器。粘貼于被測物或夾于被測物以外的方式測量時，使用溫度上限請參考下表。
　ST系列產品的外膜為氟樹脂系樹脂，並且使用了粘合劑。如果氟樹脂膜騰空于高溫環境，外膜有可能會張開導致內部熱電偶短路。請注意。

ST系列粘貼于被測物、夾于被測物以外的測量方法時的使用溫度上限

 ST-*1ST-*2ST-*3ST-*4ST-25
貼片長≦150mm200℃180℃200℃200℃200℃
150mm<貼片長200℃180℃180℃180℃200℃



3 熱電偶的種類*此頁面無法選擇。

*請選擇與溫度計主機同種熱電偶種類
熱電偶種類與溫度計主機不一致將無法測量正確的溫度。請務必選擇與溫度計主機同種熱電偶種類。

ST-123-4-5-6

E

E型

K

K型

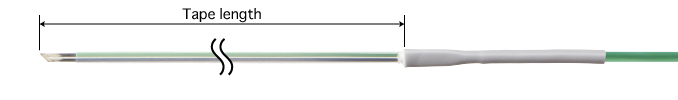

4 貼片長度*此頁面無法選擇。

ST-123-4-5-6
圖片

003(30mm)　　005(50mm)　　008(80mm)　　010(100mm)　　015(150mm)　　020(200mm)　　030(300mm)　　040(400mm)　　050(500mm)　　100(1000mm)　　150(1500mm)　　200(2000mm)

5 導線的種類和長度*此頁面無法選擇。

ST-123-4-5-6

TS1

ST-*1,ST-*2
標準導線：TS導線 1ｍ
導線外徑：φ2.3mm
外膜材質：硅膠
耐熱溫度：240℃

GW1

ST-*3,ST-*4
標準導線：GW導線 1ｍ
導線外徑：1.2×1.7mm
外膜材質：玻璃纖維
耐熱溫度：300℃

TC1

ST-25
標準導線：TC導線 1ｍ
導線外徑：φ4mm
外膜材質：硅膠
耐熱溫度：240℃

0

ST-25以外
標準導線：無導線・只對應ASP/ANP

導線長度可以以0.5ｍ為單位任意指定。

6 插頭形狀*此頁面無法選擇。

ST-123-4-5-6
圖片

ASP

標準插頭(使用熱電偶同種金屬)
對應主機：HR-1*0*,AP-400 等

圖片

ANP

mini插頭(使用熱電偶同種金屬)
對應主機：AM-9***,HR-1*5*,AP-450,AR-1***,R-460*,HPD-3*** 等

圖片

W

裸線

圖片

WT3,WT4,WT5

M3,M4,M5用Y端子(一般電極材料料)

圖片

WC3,WC4,WC5

M3,M4,M5用圓孔端子(一般電極材料料)

圖片

ANJY3,ANJY4

M3,M4用Y端子(使用熱電偶同種金屬)

圖片

ANJC3,ANJC4

M3,M4用圓孔端子(使用熱電偶同種金屬)

圖片

WA

香蕉端子(一般電極材料料)
