1 握柄形狀和鍍膜

12-3-4-5-6-7-8

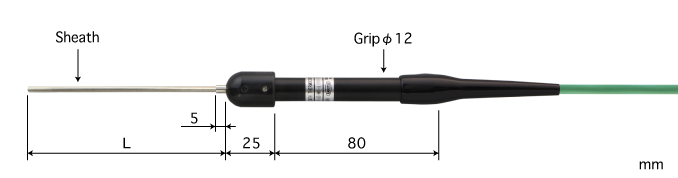

握柄型・無鍍膜

A　　選　擇

套管型・無鍍膜

*探針外徑φ0.25/0.5(mm)時套管尺寸φ5×30(mm)/無彈簧。

B　　選　擇

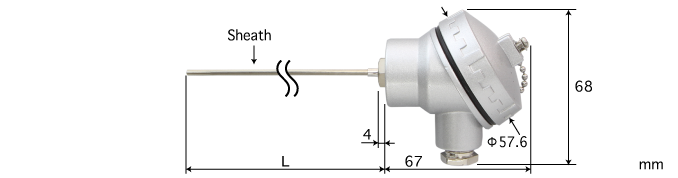

接線盒型・無鍍膜
*只能配置探針外徑1mm以上產品

C 　選　擇

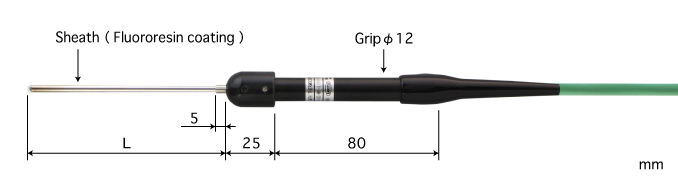

握柄型・氟樹脂鍍膜

*只對應探針外徑φ1.0mm(約φ1.4mm)/φ1.6mm(約φ2.0mm)/φ3.2mm(約φ3.6mm)、長度1m以內。
()里面為鍍膜產品外徑。J3(露出型)無法鍍膜。

AH　　選　擇

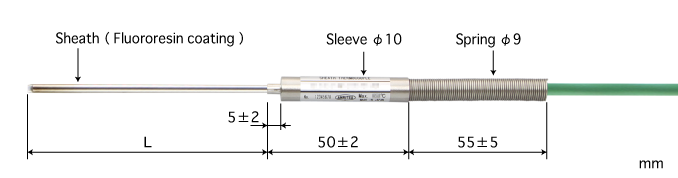

套管型・氟樹脂鍍膜

*只對應探針外徑φ1.0mm(約φ1.4mm)/φ1.6mm(約φ2.0mm)/φ3.2mm(約φ3.6mm)、長度1m以內。
()里面為鍍膜產品外徑。J3(露出型)無法鍍膜。

BH　　選　擇

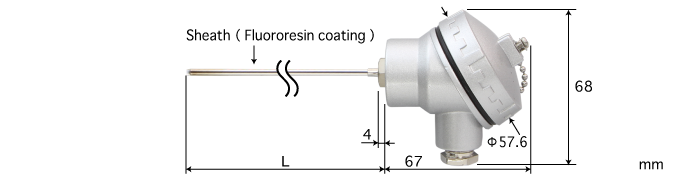

接線盒型・氟樹脂鍍膜

*只對應探針外徑φ1.0mm(約φ1.4mm)/φ1.6mm(約φ2.0mm)/φ3.2mm(約φ3.6mm)、長度1m以內。
()里面為鍍膜產品外徑。J3(露出型)無法鍍膜。

CH　　選　擇

2 探針外徑

12-3-4-5-6-7-8

φ0.25mm

*形狀：只對應 A(握柄型)或者B(套管型)、
熱電偶種類：K(K型)、
熱接點種類：J1(接地型)或者J2(非接地型)、
探針材質：M3(鉻鎳鐵合金)。

0.25　　選　擇

φ0.5mm

*形狀：只對應 A(握柄型)或者B(套管型)、
熱電偶種類：K(K型)、
熱接點種類：J1(接地型)或者J2(非接地型)、
探針材質：M3(鉻鎳鐵合金)。

φ1.0mm
(φ約1.4mm)*

φ1.6mm
(φ約2.0mm)*

φ3.2mm
(φ約3.6mm)*

φ4.8mm
*無法鍍膜。

φ6.4mm
*無法鍍膜。

φ8.0mm
*無法鍍膜。

*( )里面為鍍膜產品(AH/BH/CH)外徑。

●熱電偶種類/探針外徑/探針材質及使用溫度上限(℃)
熱電偶種類		E型	K型
探針材質 (型號)		SUS316 (M1)	SUS316 (M1)	SUS310 (M2)	鎳鉻鐵合金 (M3)
探針外徑 (mm)	0.25	-	-	-	500
	0.5	-	-	-	500
	1.0	650	650	650	650
	1.6	650	650	650	650
	3.2	750	750	750	750
	4.8	800	800	800	900
	6.4	800	800	800	1000
	8.0	800	900	900	1050

*使用溫度上限根據使用條件/周圍環境不同，請注意。氟樹脂鍍膜產品的使用溫度上限為200℃。

●探針外徑/熱電偶種類與響應速度和電阻值
探針外徑	響應速度(s)	電阻值(Ω/m)
探針外徑	響應速度(s)	E型	K型
0.25	0.4	-	570
0.5	0.9	-	124
1.0	2	38	32
1.6	3	15	13
3.2	5	5	4
4.8	10	2.6	2.2
6.4	15	1.2	1.0
8.0	20	0.9	0.7

*響應速度為，測量有充足熱能量的被測物且插入長度為探針直徑的20倍以上情況下的響應速度。
*電阻值為探針部的電阻值，不包含導線部分的電阻值。
*請確認探針和導線的電阻和不能超過溫度計主機的電阻值。

3 熱電偶的種類*此頁面無法選擇。

*請選擇與溫度計主機同種熱電偶種類
熱電偶種類與溫度計主機不一致將無法測量正確的溫度。請務必選擇與溫度計主機同種熱電偶種類
。

12-3-4-5-6-7-8

E

E型

*探針外徑φ0.25/0.5(mm)、探針材質M2(SUS310S)/M3(鎳鉻鐵合金)無法制作。

K

K型

●精準度：日本熱電偶規格 JIS C 1605-1995 2等品
熱點偶種類	測量溫度範圍	精準度
E型	333℃≦t<900℃	±0.0075･\|t\|℃
E型	-40℃≦t<333℃	±2.5℃
K型	333℃≦t<1200℃	±0.0075･\|t\|℃
K型	-40℃≦t<333℃	±2.5℃

*|t|為與符號+/-無關的溫度。

4 熱接點的種類

12-3-4-5-6-7-8

接地型
一般用

J1　　選　擇

非接地型
抗干擾

J2　　選　擇

露出型
響應速度快
不可使用于腐蝕性環境，長時間高壓環境

※無法制作氟樹脂鍍膜、和探針外徑φ0.25/0.5mm產品。

J3　　選　擇

12-3-4-5-6-7-8

5 探針材質

SUS316
耐熱/耐腐蝕、弱于還原焰

*無法制作外徑φ0.25/0.5產品。

M1　　選　擇

SUS310(只能選擇K型)
高溫環境耐腐蝕

*無法制作探針外徑φ0.25/0.5產品。

M2　　選　擇

鎳鉻鐵合金(只能選擇K型)
高溫下強度高/耐熱/耐腐蝕、
不適于硫磺系環境

M3　　選　擇

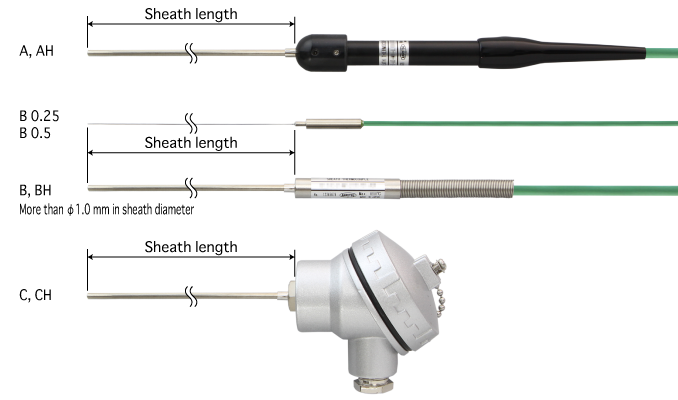

6 探針長度*此頁面無法選擇。

12-3-4-5-6-7-8

●探針外徑、熱接點種類和探針最大長度**(探針長度可以100mm為單位選擇。)**
探針外徑(mm)	J1(接地型)	J2(非接地型)	J3(露出型)
0.25	L2000(2m)	L500(0.5m)	-
0.5	L2000(2m)	L2000(2m)	-
1.0	L2000(2m)	L2000(2m)	L2000(2m)
1.6	L5000(5m)	L5000(5m)	L5000(5m)
3.2	L4000(4m)	L4000(4m)	L4000(4m)
4.8	L4000(4m)	L4000(4m)	L4000(4m)
6.4	L4000(4m)	L4000(4m)	L4000(4m)
8.0	L4000(4m)	L4000(4m)	L4000(4m)
