螺絲扣型溫度感應器　SC系列　

SC系列產品的前端為螺絲圈構造，可配合同規格螺絲鎖于表面用于測量表面溫度。對應螺絲直徑等可自由選擇，可以根據客戶的用途進行選配。

型號快速查詢

產品一覽

1 對應螺絲直徑

SC-123-4-5

M2用
內徑：φ2.1mm　外徑：φ6mm　厚：1.5mm

2　　選　擇

M3用
內徑：φ3.1mm　外徑：φ8mm　厚：1.7mm

3　　選　擇

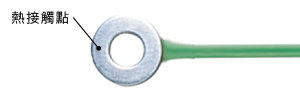

M4用
內徑：φ4.1mm　外徑：φ10mm　厚：2.6mm

4　　選　擇

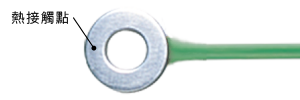

M5用
內徑：φ5.1mm　外徑：φ12mm　厚：2.9mm

5　　選　擇

2 使用溫度範圍

SC-123-4-5

低溫用
SC-21使用溫度範圍:-50～200℃
SC-31/SC-41/SC-51使用溫度範圍:-50～150℃

1　　選　擇

高溫用
SC-22使用溫度範圍:-50～300℃
SC-32/SC-42/SC-52使用溫度範圍:-50～400℃

2　　選　擇

3 熱電偶的種類*此頁面無法選擇。

*請選擇與溫度計主機同種熱電偶種類
熱電偶種類與溫度計主機不一致將無法測量正確的溫度。請務必選擇與溫度計主機同種熱電偶種類
。

SC-123-4-5

E

E型

K

K型

4 導線的種類與長度*此頁面無法選擇。

SC-123-4-5

TA1

SC-21
標準導線：TA導線 1ｍ
導線外徑：φ0.9mm
外膜材質：氟樹脂
耐熱溫度：200℃
(*最長可選擇3m)

TS1

SC-31,SC-41,SC-51
標準導線：TS導線 1ｍ
導線外徑：φ2.3mm
外膜材質：硅膠
耐熱溫度：240℃

GW1

SC-22
標準導線：GW導線 1ｍ
導線外徑：φ1.2×1.7mm
外膜材質：玻璃纖維
耐熱溫度：300℃

SG1

SC-32,SC-42,SC-52
標準導線：SG導線 1ｍ
導線外徑：φ3mm
外膜材質：不銹鋼護罩玻璃纖維
耐熱溫度：400℃

導線長度可以以0.5ｍ為單位任意指定。

5 插頭形狀*此頁面無法選擇。

SC-123-4-5

ASP

標準插頭(使用熱電偶同種金屬)
對應主機：HD-1*0*,AP-400 等

ANP

mini插頭(使用熱電偶同種金屬)
對應主機：AM-8***,HD-1*5*,AP-450,AR-1***,R-460*,HPD-3*** 等

W

裸線

WT3,WT4,WT5

M3,M4,M5用Y端子(一般電極材料料)

WC3,WC4,WC5

M3,M4,M5用圓孔端子(一般電極材料料)

ANJY3,ANJY4

M3,M4用Y端子(使用熱電偶同種金屬)

ANJC3,ANJC4

M3,M4用圓孔端子(使用熱電偶同種金屬)

WA

香蕉端子(一般電極材料料)
