高性能靜止表面用溫度感應器　S系列(S-1/S-2/S-3**)

S系列(S-1**/S-2**/S-3**)為可測量金屬・非金屬等通用型高性能表面溫度感應器。響應速度極快・耐久性最高的高等級產品。頭部大小有φ15ｍｍ和φ10ｍｍ的2種，可選擇耐高溫型800℃的不銹鋼頭部或者低溫型300℃的液晶聚合物頭部。頭部大小・頭部材質・鋼管長度・握柄有無等可自由選擇，可以根據客戶的用途進行選配。

型號快速查詢

產品一覽

1 頭部大小

2 頭部材質

S-1234-5-6-7-8

φ15mm(平面)
標準型

使用溫度範圍：-50～300℃
頭部材質：液晶聚合物

11　　選　擇

φ15mm(平面)
標準型

使用溫度範圍：-50～800℃
頭部材質：SUS303

12　　選　擇

φ15mm(切角)
姿勢誤差±8°
適合于手持測量
使用溫度範圍：-50～300℃
頭部材質：液晶聚合物

21　　選　擇

φ15mm(切角)
姿勢誤差±8°
適合于手持測量
使用溫度範圍：-50～800℃
頭部材質：SUS303

22　　選　擇

φ10mm
適合于測量熱容量較小的被測物
接觸面積為頭部φ15mm的1/2
使用溫度範圍：-50～300℃
頭部材質：液晶聚合物

31　　選　擇

φ10mm
適合于測量熱容量較小的被測物
接觸面積為頭部φ15mm的1/2
使用溫度範圍：-50～800℃
頭部材質：SUS303

32　　選　擇

3 鋼管形狀

S-1234-5-6-7-8

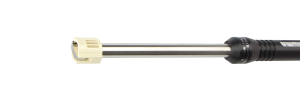

直管

1　　選　擇

45°
感溫片縱向與鋼管縱向平行

2　　選　擇

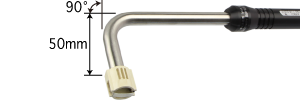

90°
感溫片縱向與鋼管縱向平行

3　　選　擇

4 熱電偶的種類 *此頁面無法選擇。

*請選擇與溫度計主機同種熱電偶種類
熱電偶種類與溫度計主機不一致將無法測量正確的溫度。請務必選擇與溫度計主機同種熱電偶種類。

S-1234-5-6-7-8

E

E型

K

K型

5 鋼管長度 *此頁面無法選擇。

S-1234-5-6-7-8

00　30mm
01　100mm
02　200mm
03　300mm
04　400mm
05　500mm
06　600mm
07　700mm
08　800mm
09　900mm
10　1000mm

S-*2**-**-1(高溫型)請選擇100mm以上的鋼管。
S-****-**-0(無握柄)請選擇100mm以上的鋼管。

6 握柄的有無

S-1234-5-6-7-8

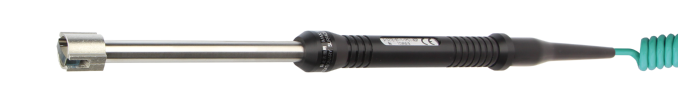

有握柄

1　　選　擇

無握柄

0　　選　擇

7 導線的種類和長度 *此頁面無法選擇。

S-1234-5-6-7-8

TPC1

有握柄
標準導線：TPC導線 1ｍ
導線外徑：φ3.8mm
外膜材質：聚氨酯
耐熱溫度：110℃
備注：卷線/伸縮幅度幅0.3～1.5m/長度只能指定1m

TC1

無握柄
標準導線：TC導線 1ｍ
導線外徑：φ4mm
外膜材質：硅膠
耐熱溫度：240℃

導線長度可以以0.5ｍ為單位任意指定。

8 插頭形狀 *此頁面無法選擇。

S-1234-5-6-7-8

ASP

標準插頭(使用熱電偶同種金屬)
對應主機：HR-1*0*,AP-400 等

ANP

mini插頭(使用熱電偶同種金屬)
對應主機：AM-9***,HR-1*5*,AP-450,AR-1***,R-460*,HPD-3*** 等

W

裸線

WT3,WT4,WT5

M3,M4,M5用Y端子(一般電極材料料)

WC3,WC4,WC5

M3,M4,M5用圓孔端子(一般電極材料料)

ANJY3,ANJY4

M3,M4用Y端子(使用熱電偶同種金屬)

ANJC3,ANJC4

M3,M4用圓孔端子(使用熱電偶同種金屬)

WA

香蕉端子(一般電極材料料)
