微小表面用溫度感應器　CS系列

CS系列的感溫片極小，適合測量微小零部件表面溫度。頭部形狀（大小）・鋼管形狀/長度・握柄有無等可自由選擇，可以根據客戶的用途進行選配。

型號快速查詢

產品一覽

1 頭部形狀和使用溫度範圍

CS-123-4-5-6-7

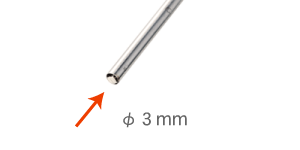

測量φ3mm以上的微小表面
使用溫度範圍 : -50～400°C

0　　選　擇

測量φ4.2mm以上的微小表面
使用溫度範圍 : -50～400°C

1　　選　擇

測量φ6mm以上的微小表面
使用溫度範圍 : -50～400°C

2　　選　擇

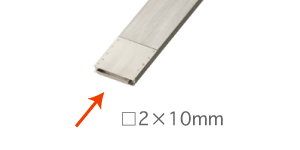

厚2mm，可測量狹窄部位
使用溫度範圍 : -50～400°C

3　　選　擇

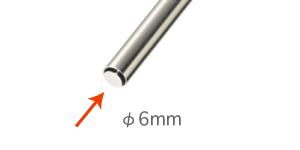

測量φ6mm以上的微小表面
使用溫度範圍 : -50～600°C

7　　選　擇

2 鋼管形狀

CS-123-4-5-6-7

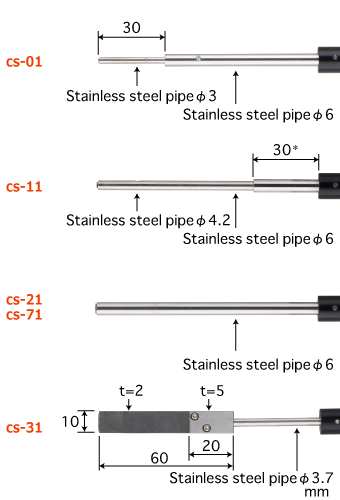

直管

*CS-11無握柄時、φ6mm鋼管部分的長度將變為50mm。

1　　選　擇

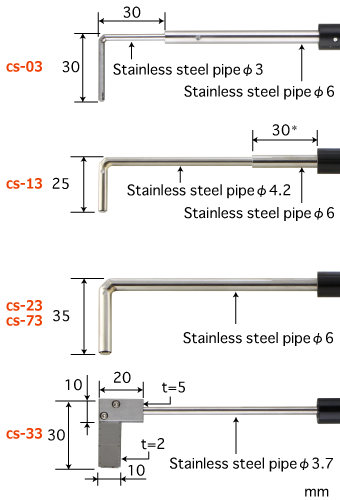

90°

*CS-13無握柄時、φ6mm鋼管部分的長度將變為50mm。

3　　選　擇

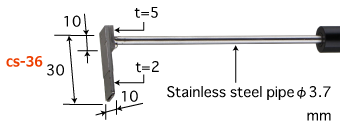

90°

6　　選　擇

3 熱電偶的種類 *此頁面無法選擇。

*請選擇與溫度計主機同種熱電偶種類
熱電偶種類與溫度計主機不一致將無法測量正確的溫度。請務必選擇與溫度計主機同種熱電偶種類。

CS-123-4-5-6-7

E

E型

K

K型

4 長度 *此頁面無法選擇。

CS-123-4-5-6-7

005　50mm
010　100mm
015　150mm

CS-31*-005-1無法制作有握柄。
CS-01*005-0/CS-03*005-0/CS-11*-005-0/CS-13*-005-0/CS-31*-005-0/CS-31*-010-0/CS-33*-005-0/CS-36*-005-0/CS-71*-005-0/CS-73*-005-無法制作無握柄。

5 握柄的有無

CS-123-4-5-6-7

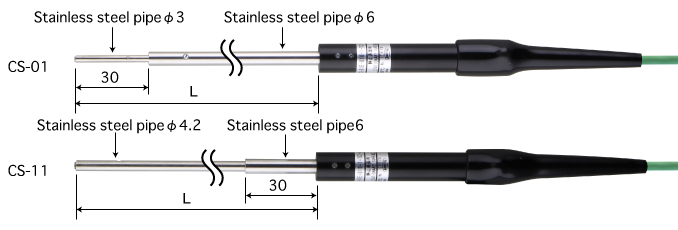

有握柄

CS-31*-005-1無法制作有握柄。

1　　選　擇

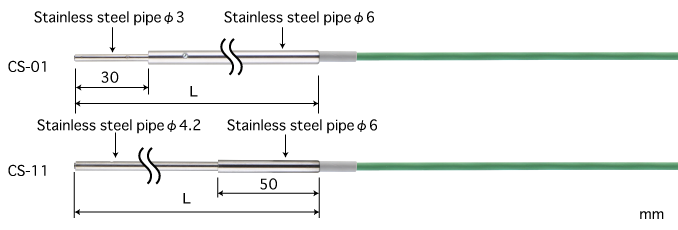

無握柄

CS-01*005-0/CS-03*005-0/CS-11*-005-0/CS-13*-005-0/CS-31*-005-0/CS-31*-010-0/CS-33*-005-0/CS-36*-005-0/CS-71*-005-0/CS-73*-005-0無法制作無握柄。

0　　選　擇

6 導線的種類和長度*此頁面無法選擇。

CS-123-4-5-6-7

TC1

有握柄
標準導線：TC導線 1ｍ
導線外徑：φ4mm
外膜材質：硅橡膠
耐熱溫度：240℃

TS1

無握柄
標準導線：TS導線 1ｍ
導線外徑：φ2.3mm
外膜材質：硅膠
耐熱溫度：240℃

導線長度可以以0.5ｍ為單位任意指定。

7 插頭形狀 *此頁面無法選擇。

CS-123-4-5-6-7

ASP

標準插頭(使用熱電偶同種金屬)
對應主機：HR-1*0*,AP-400 等

ANP

mini插頭(使用熱電偶同種金屬)
對應主機：AM-9***,HR-1*5*,AP-450,AR-1***,R-460*,HPD-3*** 等

W

裸線

WT3,WT4,WT5

M3,M4,M5用Y端子(一般電極材料料)

WC3,WC4,WC5

M3,M4,M5用圓孔端子(一般電極材料料)

ANJY3,ANJY4

M3,M4用Y端子(使用熱電偶同種金屬)

ANJC3,ANJC4

M3,M4用圓孔端子(使用熱電偶同種金屬)

WA

香蕉端子(一般電極材料料)
